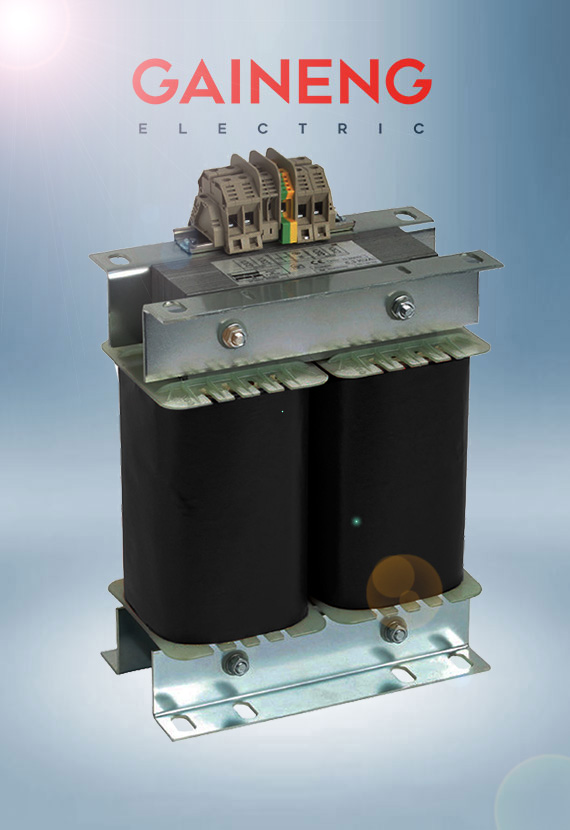

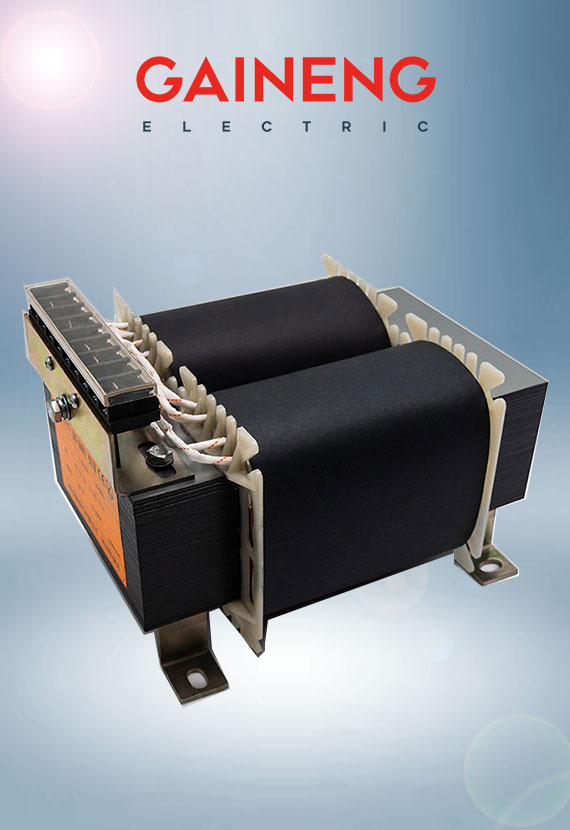

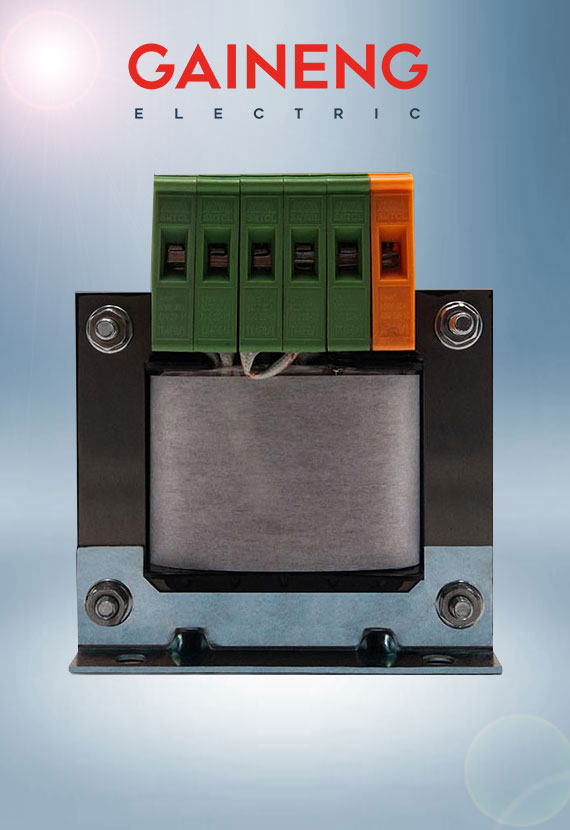

單相隔離變壓器型號
|
額定容量(KVA)
|
|
GNDG-5
|
5KVA
|
|
GNDG-6
|
6KVA
|
|
GNDG-8
|
8KVA
|
|
GNDG-10
|
10KVA
|
|
GNDG-15
|
15KVA
|
|
GNDG-20
|
20KVA
|
|
GNDG-30
|
30KVA
|
|
GNDG-40
|
40KVA
|
|
GNDG-50
|
50KVA
|

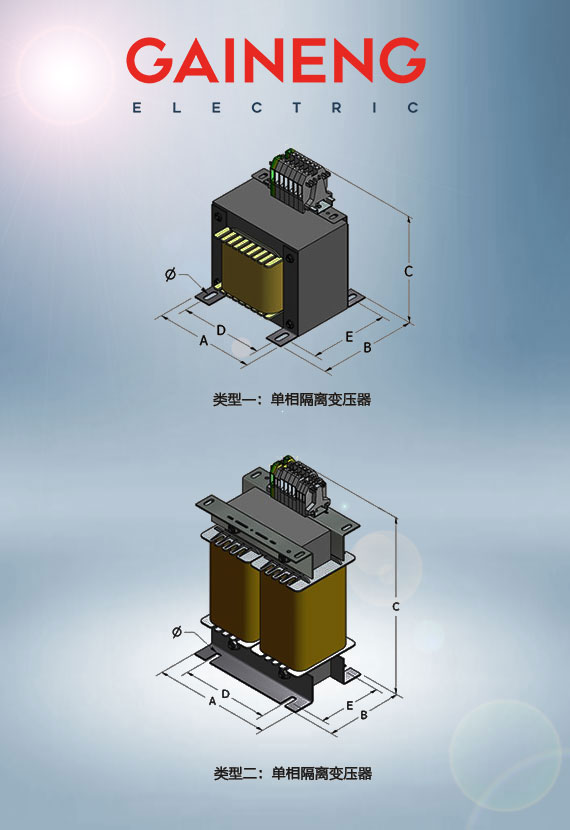

*標注尺寸參考左圖圖紙
*產品尺寸僅供參考，可依據客戶需求設計生產不同規格型號的單相隔離變壓器。
可根據客戶要求另配機箱，各類電表及開關等電氣設備。
單相隔離變壓器技術參數
1、使用頻率：50HZ；
2、輸入單相220V，輸出單相220V（輸入輸出電壓可以按用戶需求制作）；
3、空載電流：＜4% ；
4、耐壓強度：20O0V / min無擊穿；測試儀器：YZ1802 耐壓試驗儀（20mA) ；
5、絕緣等級：F級（130℃）
6、絕緣電阻：≥50MΩ；
7、連接方式：△／Yo ；
8、過載能力：2倍的額定電流維持一分鐘
9、電氣強度：鐵心-繞組3500VAC/50HZ/10mA/60s無飛弧擊穿
10、波形失真：無附加波形失真
11、執行標準：GB19212.1-2003 GB/T10228-1997 JB/T9646-1999
12、效 率：≥95%
13、線圈允許溫升：1OOK；
14、散熱方式：強制風扇風冷；
15、噪音系數：＜55dB
16、常規機箱顏色：RAL7032, 單開門（左開門或右開門可選擇）。機箱面板需加裝表頭、指示燈等裝置。機箱固定方式為腳鐵。輸入輸出接線方式為前門開門即可接線。輸入輸出布線方式為地槽式。
單相隔離變壓器執行標準：
GB 6450-1986，
GB 1094-1996，
IEC 726，
GB/T 10228-1997，
GB/T 17211-1998，
GB 10237-1998，
GB 19212.3-2006，
JB/T8750-1998
單相隔離變壓器的原理
單相隔離變壓器是一種包含兩個繞組的變壓器：一次繞組和二次繞組，它們彼此分開，但繞在同一個鐵芯上。以這種方式，控制輸出的單相變壓器的二次側與隔離變壓器的輸入端分開。隔離變壓器的輸入側和單相隔離變壓器的輸出側除了兩者之間的磁鏈外，彼此完全獨立。
由于電感性負載、電容性負載、開關電源負載、電子鎮流器和開關系統，目前的交流電源線疊加了危險的尖峰、浪涌、瞬變、下垂和RFI噪聲及諧波。因此，電子設備的故障率正在上升。我們建議在上述情況下使用蓋能電氣設計生產的單相隔離變壓器。正常電瞬變產生的重復應力會削弱部件，導致部件壽命縮短。尖峰、浪涌、瞬變等線噪聲肯定會對半導體元件產生應力。機器系統經歷了災難性的程序和軟件故障，對可編程邏輯控制器和存儲介質造成了廣泛的損壞，導致了生產、數據和工時的嚴重?fù)p失。
我們生產和出口各種類型的單相隔離變壓器，將上述電力線問題如噪聲、尖峰、浪涌、瞬變和中性點的影響降到最低。
這些單相隔離變壓器可與各種國內或進口機器設備配套使用，我們提供的這些單相隔離變壓器是完全定制的。在制造這些單相隔離變壓器時，我們可以根據客戶的要求提供各種額定容量和輸入輸出電壓和適當?shù)倪B接。
單相隔離變壓器型號為DG系列；其主要作用是：使一次側與二次側的電氣完全絕緣，也使該回路隔離。蓄新牌單相隔離變壓器具有環保、節能、安全理念的新型產品，采用美國杜邦公司生產的NOMEX絕緣材料，變壓器的高低壓繞組選用無氧、高導電率的電磁銅線，精心設計的連續式、箔式結構及真空壓力浸漆處理工藝（VPI），使其局部放電小，并且在整個壽命期內，無任何龜裂現象，無絕緣水平下降現象。
本單相隔離變壓器利用其鐵芯的高頻損耗大的特點， 從而抑制高頻雜波傳入控制回路。
用隔離變壓器使二次對地懸浮，只能用在供電范圍較小、線路較短的場合。此時，系統的對地電容電流小得不足以對人身造成傷害。
還有一個很重要的作用就是保護人身安全！隔離危險電壓。本公司單相隔離變壓器的各種輸入、輸出，電壓高低，聯接組別，調節抽頭位置，繞組容量分配，次級繞組配備，是否要求帶外殼等，均根據用戶的要求進行精心的設計與制造。
工作環境
1、-10℃～+45℃，最高月平均氣溫不超過35℃ ，相對濕度＜90%
2、海拔高度：不超過2500米。
3、避免遭受雨水、濕氣、高溫、高熱或直接日照。其散熱通風孔與周邊物體應有不小于40cm的距離。
4、防止工作在腐蝕性液體、氣體、塵埃、導電纖維或金屬細屑較多的場所。
5、防止工作在振動或電磁干擾場所。
6、避免長期倒置存放和運輸，不能受強烈的撞擊。
單相隔離變壓器產品特點
1、科學合理的設計，將電壓變動率控制在1~1.5%以內。
2、采用優質全新硅鋼片制做，有效減少鐵損，提高效率。
3、采用高度耐溫優質線材制做，自身?yè)p耗降至最低，大大提高功效。
4、采用H級絕緣， 耐高溫絕緣材料，提高了耐高壓強度、絕緣等級，延長使用壽命。
5、高效率設計，達98%以上。
6、專利外觀設計，美觀、新穎，功率密度大，體積小，空間使用率高。
7、產品按結構分為開啟式和防護式兩種，防護式是采用鋼板加工成箱殼，變壓器在箱殼內部，箱殼外有進出線孔，以便安裝電源線路。必要時可按用戶要求增加電壓表、電流表、溫控報警系統、轉向輪等，以便移動。
